MIT DEM

P&K LIE ZENTRIERSTÄNDER

ZENTRIEREN SIE VON ANFANG AN

ZUR MITTE




Mittig Zentrieren bis +/- 0,05 mm !

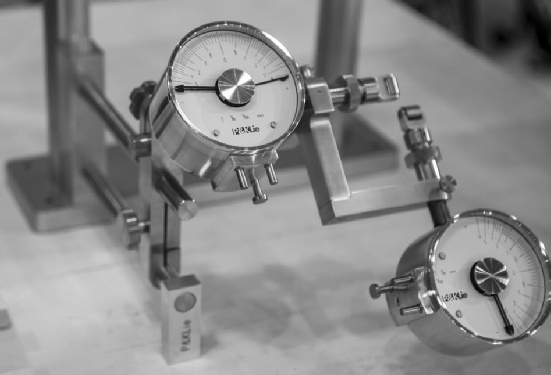

Bei unserem Zentrierständer erfolgt das schnelle und präzise Einmitten durch Messung. Diese Methode schließt Fehler durch mechanische Einstellungen und Fertigungstoleranzen aus. Die Einheit von den P&K Lie Zentrieruhren und dem stabilen Zentrierständer machen es möglich präzise Mittig zu zentrieren. Die Zentriergenauigkeit beträgt bis zu +/- 0,05 mm von der Mitte. Man erhält eine dokumentierbare Mittigkeit, die beim Radwechsel erhalten bleibt. Sogar Ungenauigkeiten an den Achsenden können durch die Messung ausgeglichen werden. Der Achsrundlauf kann in der Radhalterung gemessen werden, damit sich Achsrundlauffehler nicht auf die Mittenmessung auswirken. Schadhafte Achsen können somit erkannt und aussortiert werden. Eine Zentrierlehre ist bei diesem System nicht erforderlich.













Die Mitte ausmessen

Das eingespannte Rad drehen bis der Fühler am Ventilloch ist. Dann die Rändelmutter drehen bis der Hauptzeiger die Null anzeigt. Rad rausnehmen, umdrehen und wieder einspannen damit die andere Seite der Felge gemessen werden kann. Jetzt das Rad wieder bis zum Ventilloch drehen. Den angezeigten Wert halbieren und die Rändelmutter drehen bis der Hauptzeiger den halben Wert anzeigt. Jetzt ist die Zentrieruhr so eingestellt, dass die Mittellage die Null ist und man zur Null zentriert.


Höhenschlag einstellen

Beim Höhenschlag ist die Mitte zwischen den beiden Schleppzeigern sofort erkennbar. Rad langsam drehen bis der Hauptzeiger zwischen den beiden Schleppzeigern liegt. Die Rändelmutter drehen bis der Hauptzeiger Null zeigt. Der Radius wird durch die Null genau angezeigt.


Einmittung ohne Messung (nur für die Nachzentrierung geeignet)

Dieses Prinzip ist geeignet für Zentrierung mittlerer Qualität. Bei dieser Methode stellen Sie einfach den Momentanzeiger mit der Feinjustierung genau zwischen den beiden Maximumwerten, ohne Radumschlag. Der Fehler des Einmittens ist bei dieser Methode in den meisten Fällen kleiner als +/- 0,5 mm.









Andere Systeme:

Bei mechanischen Mitteneinstellsystemen vervielfachen sich Ungenauigkeiten von der Achsbefestigung zur Felge. Hierbei ist ein Nachmessen mit der Zentrierlehre und eine Nachjustierung erforderlich. Andere Systeme machen oft keine Angaben zur Genauigkeit des Zentrierständers.


Deshalb haben wir einen Zentrierständer entwickelt mit dem man die Mitte schnell und zuverlässig ausmessen kann.

Zentrierständer mittig zentrieren
